TB垂直斗式提升機

TB垂直斗式提升機采用板式套筒滾子鏈為牽引構件，料斗固定在鏈板上并連續布置，用流入式裝載，低速重載卸料的斗提機。本機適用于輸送中等及大塊狀的、易碎的和磨琢性的堆積密度小于2t/m3的物料，物料溫度不超過2500C，如塊煤、礦石、卵石、焦碳等 。

適用范圍

TB垂直斗式提升機廣泛適用于冶金、煤炭、建材、糧食、機械、醫藥、食品等行業。用于垂直或大傾斜角輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料，如糧食，油麩、飼料、化工原料、水泥等。物料溫度一般不能超過80℃。輸送機也可對物料進行干燥、冷卻作業。

使用特點

本機具有結構簡單，占地面積小，技術指標先進，工作可靠，使用維修方便等特點。

1、采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象。

2、不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料。

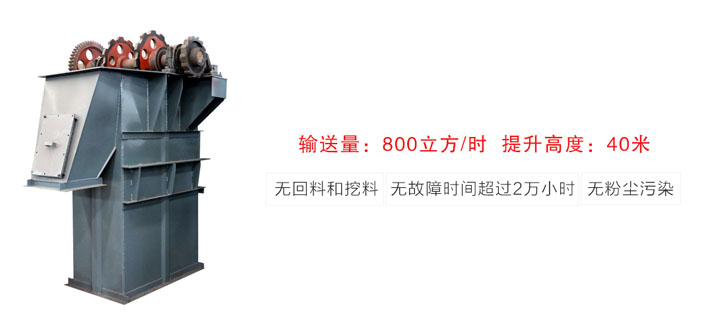

3、每小時輸送量可達800立方，提升高度可至40米。

4、運行可靠性好，無故障時間超過2萬小時。

5、使用壽命長、提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

6、機殼密封嚴謹，保證在提升物料過程中無粉塵污染。

動畫視頻

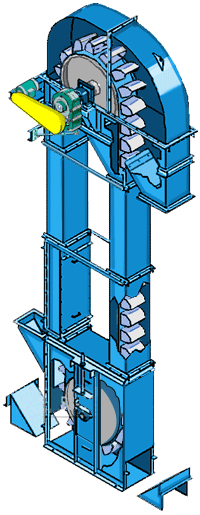

TB系列垂直斗式提升機啟動后，料斗把物料從下面的儲藏中舀起，隨著輸送鏈提升到頂部，繞過頂輪后向下翻轉，然后將物料傾入接受槽內。

型號參數

型號	大給料粒度mm	料斗			提升高度m	大提升能力   (立方米/h)	電動機功率  提升機重量
		斗距mm	寬度MM	容量L
TB250	90	200	250	3	5-40	25	按具體的垂直斗式提升機訂貨總圖核計確定
TB315	100	200	315	6		46
TB400	110	250	400	12		75
TB500	130	320	500	25		95
TB630	150	400	630	50		148
注：表中大輸送能力是按填充系數ψ-0.8計算得出的，僅供參考。
